• LM-502

LM-502

E&R LM-502 Laser Marker Machine​

設計給 Strip, Bare Leadframe 板邊 打印 L/F 自動 上下料系統可適用 Slot Magazine 或是Stack Loader，也可以同時並存。

  • 上下料區搭配兩座 Stacking 升降機構 將Strip 送入流道

  • CCD 視覺系統可立即辨識並將打印完的產品資訊傳送給MIS 系統，一旦發現錯誤，系統將自動停機並且Alarm使用者，可確保每一條的打印內容正確無誤

  • 使用者可選配Slot MAGAZINE模組，更能貼近每一個使用者的需求

  • 可選配Mark-out function, 資料可同步傳送給其他廠內 E&R Marking Machine

  • 如有多流道的需求，可連絡E&R Sales詢問更多可能。


Machine SPEC

Machine                     ： L: 1000 W :1200 H: 1820mm

Work Area                  ： L=180~300mm，W=40~100mm。

Laser Marking area    ： 110X110mm

Marking Repeatedly   ： ±100um。

WARPAGE                 ： ≦2mm

UPM (Dry run)           ： 20strip/min

MTBA                         ： ＞120minutes

MTBF                         ： ＞168hrs

Changing Time           ： ≦10min




LM-502 come with high pixel 2D Reader, able to read the 2D code after plating even in small package

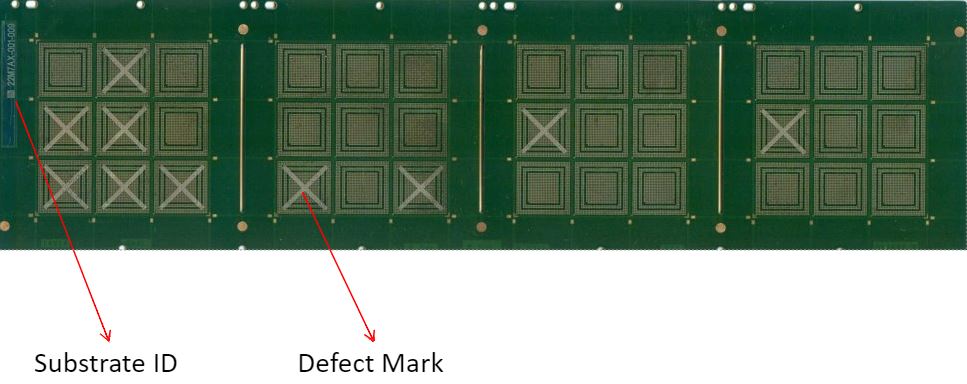

E&R Leadframe 2D Code marking sample

1.5*1.5mm with 13 Digital Characters


Mark out function

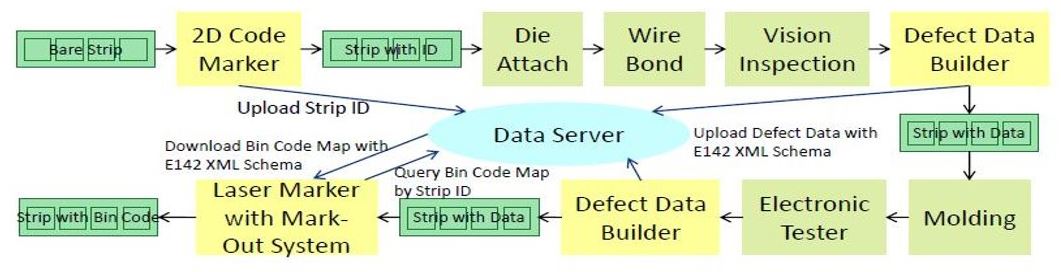

E&R Automation Information via Mark-out Function Exchanging System

2D Code (strip ID) could be mark at E&R LM502, defect data could be upload to user Data server and download to others E&R Laser Marking machine






 Laser Marking_LM502 DM
