UniDRON

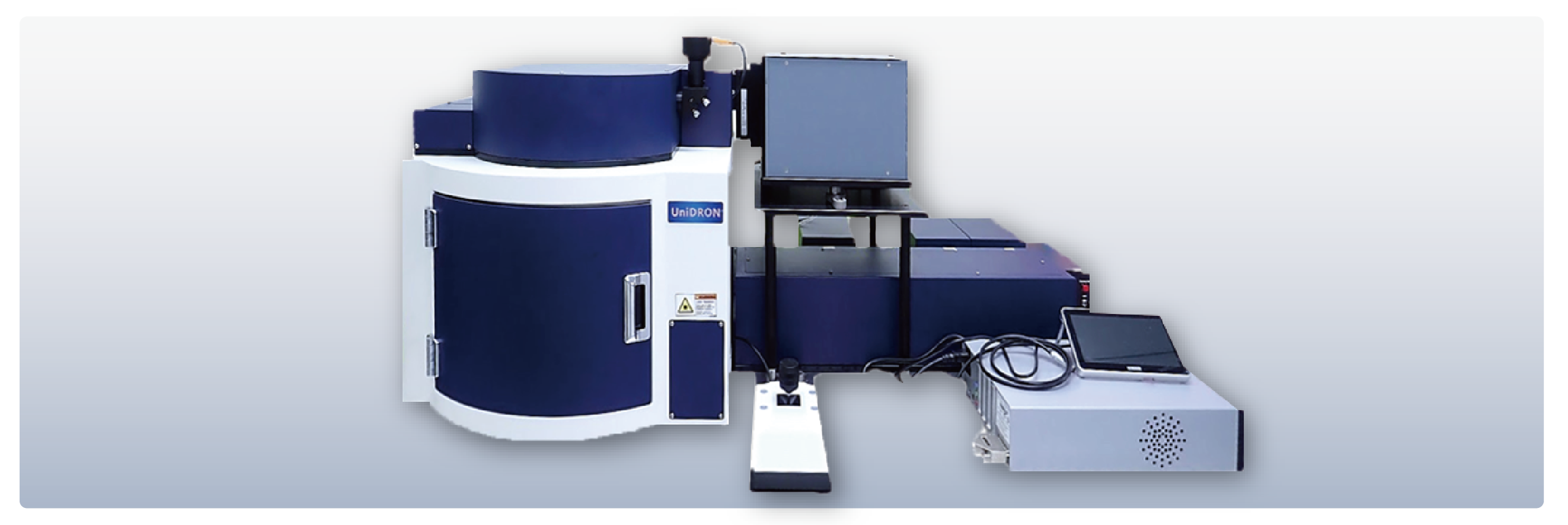

UniDRON - Confocal Spectroscopy Platform

Micro / Nano Raman / PL / TRPL / FLIM

High spectral detail, less ambiguity
One platform, multiple measurement modes


共焦微 / 奈米拉曼系統提供高解析度的共焦拉曼光譜量測，搭配馬達化多雷射激發與低雜訊偵測配置，適用於材料特性分析與品保 / 品管 (QA / QC)。平台具備高度擴充性，可加選 2D 掃描、基於 TCSPC 的 TRPL / FLIM，以及包含 AFM / NSOM 與 TERS 在內的奈米尺度量測模組。


Feature & Benefits

  • 高光譜取樣 / 高解析能力 (拉曼位移取樣 0.1 cm-1 / pixel*)
  • 最多可選 4 光柵 (可在解析度與光通量之間最佳化取捨)
  • 高靈敏偵測配置 (TE 熱電冷卻偵測器 / 支援 TCSPC 擴充)
  • 雙邊緣 / Notch 濾光片選項 (最佳化瑞利散射抑制)
  • 彈性多波長激發 (最多可提供 15 種雷射波長，依需求配置)
  • 馬達化顯微鏡腔體 (支援最多 5 組內建雷射自動切換)
  • 雷射安全防護 (安全互鎖機制)
  • Micro-ARC 抗光腐蝕防護 (提升長期穩定性)
      *  取樣 / 解析度取決於光柵、焦距、狹縫與偵測器配置

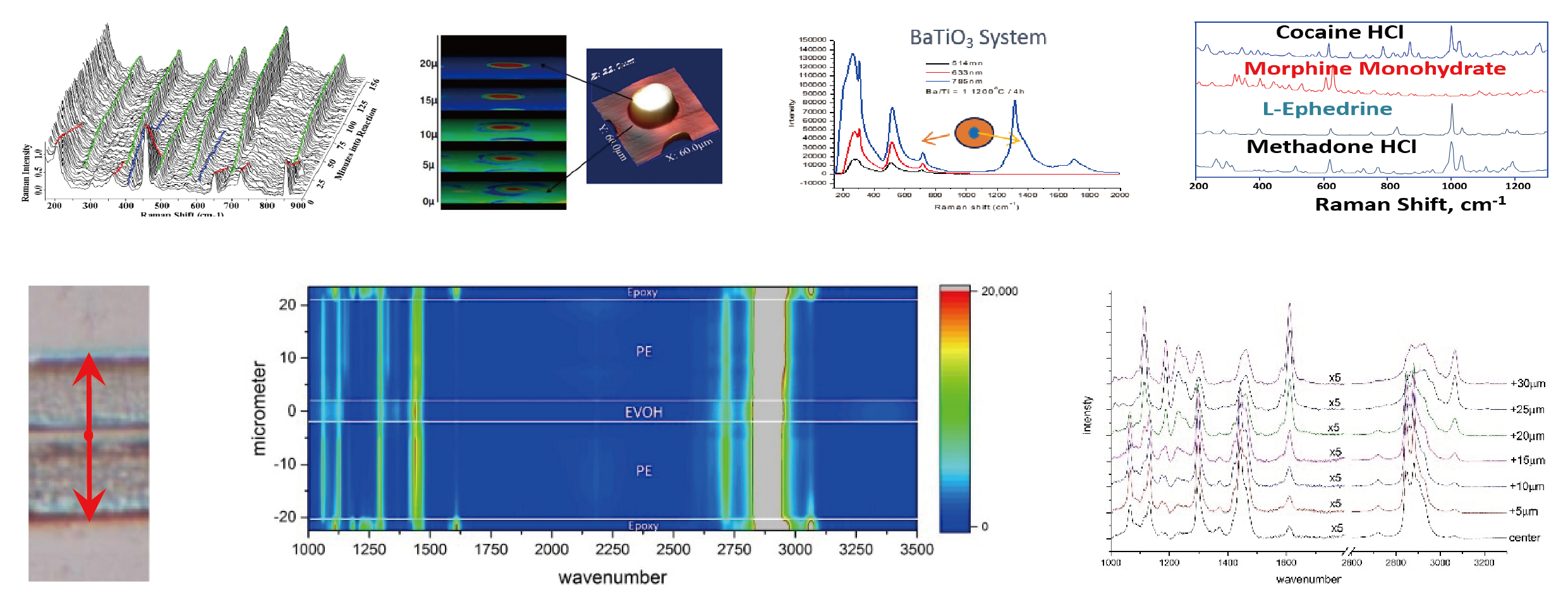

Application

  • 原位拉曼 (In-situ Raman)
  • 拉曼共軛焦成像 (Raman Confocal Imaging)
  • 多雷射激發 (Multi-Laser Excitation)
  • 品保 / 品管 (QA / QC)
  • 多層拉曼光譜成像 (Multi-Layer Raman Spectroscopy Imaging)

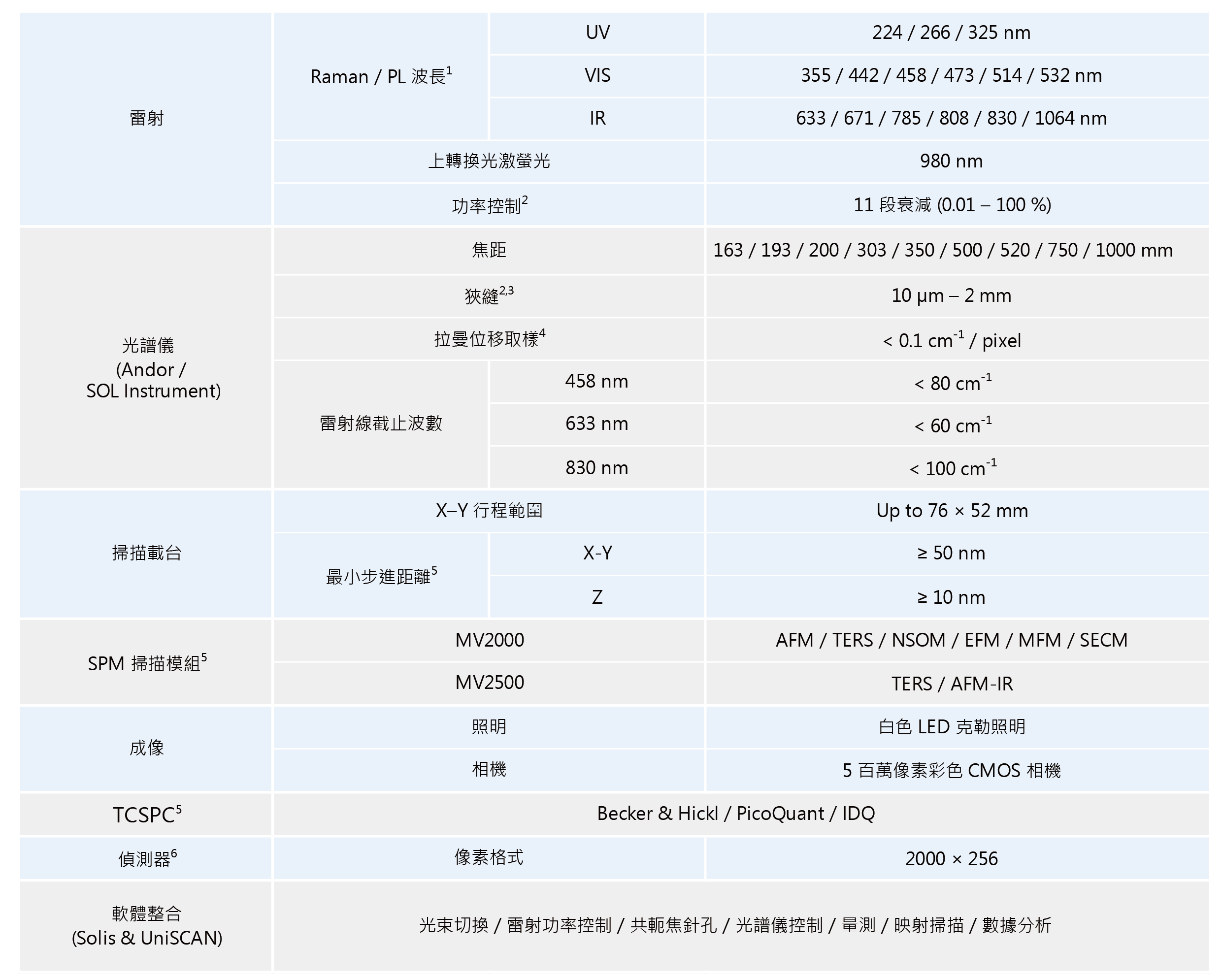

Specifications


  1. 其他雷射選配可依需求提供
  2. 自動控制功能可依需求提供
  3. 更大尺寸版本可依需求提供
  4. 於 633 nm、1800 g/mm、1000 mm 焦距條件下
  5. 客製化配置可依需求提供
  6. 標準配備為高靈敏度背照式 (back-thinned) TE 冷卻 CCD
