B3000 Plus
E&R 大尺寸Panel Level打印解決方案
跨時代的新打印系統設計,提供高品質,更大檢查區域,更大打印範圍雙頭雷射系統提供更穩定,更快打印速度,更具有競爭力的設備
跨時代設計,完美銜接未來
符合半導體下一時代的需求,B3000 Plus打印範圍能處理 95*240mm 最高到 300*300mm, 適合用於 X4L, X6L, Boat to Boat, & 300mm Panel 尺寸的基板。
接近實際樣貌的即時品質檢查系統
可搭配超高畫質超高像素的QC 攝像系統,使用者可透過機台本身的品質檢查系統 直接檢查產品打印品質。攝像掃描範圍最高可達 300*300mm。
值得信賴的雷射系統,搭配高彈性的上下料系統
搭配德國血統,美國製造 Rofin Sinar Power Line雙頭雷射系統 和最高可到4料盒的上下料系統,提供更好,更穩定的機台產出。
Type |
Available |
L/F |
X |
Substrate |
O |
Panel |
O |
Boat |
O |
Tray |
X |
*Panel – 300mm*300mm
Item |
B3000 Plus |
Machine size |
3400x1525x1250 |
Load-unload System |
Strip type Boat to Boat Panel |
Runner size |
W: 95-300mm L: 150-300mm |
Load-unload Q’ty |
2-4 |
Warpage available |
≦±5 mm |
Position |
Top |
Position Accuracy and Repeatability |
±50um |
Carrier type |
Belt with X-Y table |

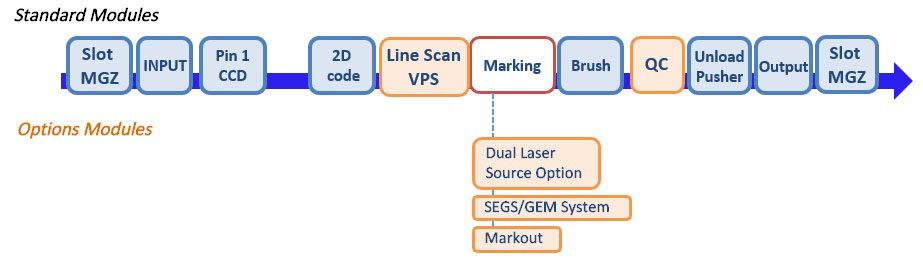

B3000 Plus Process Flow
